一、 設備簡介

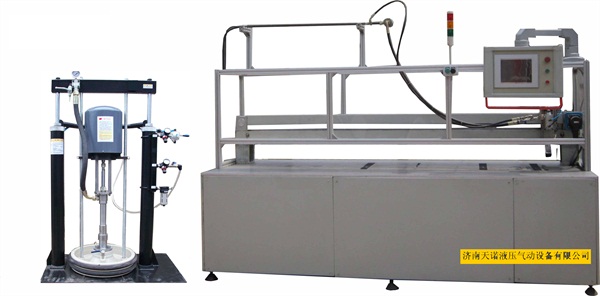

SDTJ01全自動邊框機為我公司新研制的太陽能光伏組件專用設備。主要用于太陽能電池組件的邊框型材密封膠的噴涂。所用膠種為單組份硅橡膠。該設備具有自動進料，自動定位，型材長度自動識別以及自動涂膠功能，支持同一邊框不同長度的混合噴涂。該機是由全自動打膠工作臺與精密單組份打膠機組合而成。
二、 設備主要參數
1.A膠包裝為55加侖標準桶或者5加侖標準桶。
2.噴膠流量為400-800mL/分，伺服電機運行速度25米/分。
3.膠嘴自動浸油防護
4.數控平臺噴涂長度2000mm，型材寬度適合30—50mm(含50)，定位準確
5.設備使用電源380V，50HZ
6.氣源壓力0.6MPa，耗氣量1m3/分
7.涂膠定為精確，起始點終結點定為精度±0.5mm
8.膠條直徑控制精準，控制精度誤差±5%
三、設備工作原理
1.打膠機采用供膠泵與計量泵隔離的方式（55加侖單組份精密打膠機）。使用壓盤泵為配比系統供膠，可以適應較大范圍的粘度變化。經過穩壓系統控制系統膠條直徑
2.涂膠數控平臺采用松下PLC控制伺服電機，響應迅速，控制精確。大運行速度可達25m/min，型材長度掃描采用激光測距儀，定位準確。
3.型材進給機構采用步進式進給，氣動動力，機械定位，定位精確可調。在型材上料區，打膠區以及下料區加裝傳感器，方便上下料。
4.管路采用高壓旋轉接頭，降低管道操作力。注膠閥隨滑臺汽缸上下移動，位置可以微調，方便調整膠形。
5.設備外圍加裝透明防護罩，避免噴膠頭高速運行時的危險。
四、設備操作與維護
1.該機涂膠機部分分為供膠系統和計量系統，供膠系統采用55加侖壓盤泵供膠，其中壓盤泵增壓比為50:1。
